Система для качественной звукозаписи  пресс-конференций «Аудиотерминал»

 Предназначена для оборудования конференц-залов и выполняет функцию усиления-нормализации звуковых сигналов с выхода микшерного пульта и раздачи электрических сигналов на несколько терминалов с разъемами для подключения разнообразных звукозаписывающих устройств (диктофоны, репортерские магнитофоны, видеокамеры и т.д.).
            Система, в зависимости от размеров конференц-зала, может содержать разное число  терминалов – первый (обязательный)  для установки возле звукового микшера в стойку Rack19, следующие (1-5 штук) - для крепления на стену. Стоечный терминал базовой станции «Audioterminal-BS» дополнительно содержит двухканальный (стереофонический) усилитель мощности, выходной сигнал которого подается на выходные разъемы базовой станции и настенных блоков «Audioterminal». В  каждом из терминалов установлены сменные модули с разным набором разъемов и выходных уровней напряжения. На всех выходах модулей аудиотерминалов с трехконтактными разъемами типа XLR установлены развязывающие звуковые трансформаторы, на выходах з разьемами  типа Jack – резистивные делители напряжения.

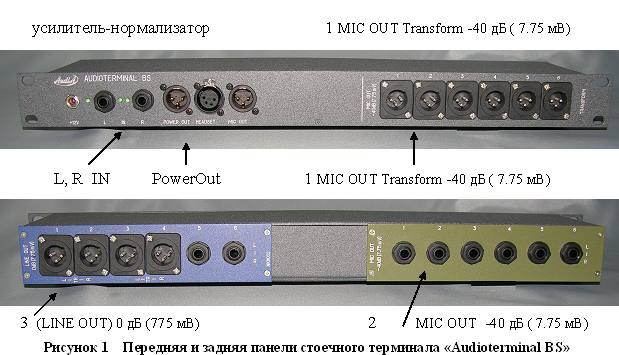

                Модули размещаются на двух противоположных панелях терминалов (рисунки 1 и 2) и содержат следующий набор разъемов:
               1) модуль черного цвета c микрофонными симметричными трансформаторными гальванически развязанными выходами (MIC OUT Transform) и уровнем напряжения минус 40 дБ ( 7.75 мВ), –  шесть 3-контактных  вилок типа XLR,  левый  канал – на нечетных разъемах (1,3, 5), правый – на четных разъемах (2, 4, 6);
             2)  модуль зеленого цвета с микрофонными несимметричными беcтрансформаторными выходами (MIC OUT L+R) и уровнем напряжения минус 40 дБ ( 7.75 мВ), –  шесть 3-контактных розеток  типа Jack,  левый и правый каналы – в каждой розетке (L+R);
               3) модуль синего цвета с линейными выходами (LINE OUT) уровнем 0 дБ (775 мВ) :
4 симметричных трансформаторных гальванически развязанных выхода на 3-контактных вилках типа XLR (левый канал –разъемы 1, 3, правый- 2, 4),  а также 2 несимметричных выхода  на 3-контактных розетках Jack (левый и правый каналы – в каждой розетке (L+R)).

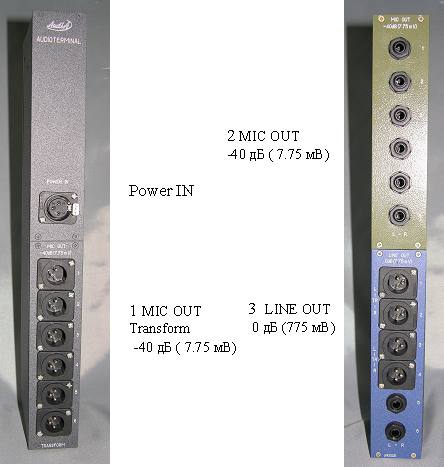

Рис. 2 Панели настенного терминала"Audioterminal"

Двухканальный (стереофонический) усилитель-нормализатор мощности звукового сигнала базовой станции «Audioterminal-BS» содержит ряд разъемов (рисунок 3):
            основные - входные IN  L/R разъемы (3-контактные розетки типа Jack) и выходной POWER OUT разъем (3-контактная вилка типа XLR). Между входными разъемами установлены светодиоды – индикаторы наличия сигнала;
             дополнительные -  разъем для гарнитуры HEADSET (4-контактная розетка типа XLR) с выходом микрофона MIC OUT  на микшер (3-контактная вилка типа XLR).
                Усилитель-нормализатор питается от прилагаемого импульсного сетевого адаптера  220В / 12 B с выходным током до  2 А и центральной жилой +12 В.

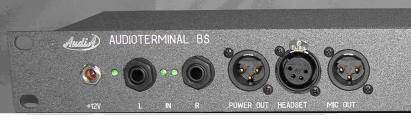

Рис. 3 Передняя панель усилителя-нормализатора
