"Видеоаудиоком-88" - матричный коммутатор 8 входов на 8 выходов сигналов телевидения: видео - "композит", аудио - "моно". Предназначен для оборудования головных многоканальных станций кабельного, микроволнового телевидения и для региональных студийных и эфирных аппаратных . Отличается низкой ценой при отличных характеристиках.

Матричный коммутатор позволяет коммутировать любой из восьми входов на любой или на несколько выходов одновременно, к каждому выходу подключается любой из входов. Видео и аудио составляющие телевизионного сигнала коммутируются одновременно.

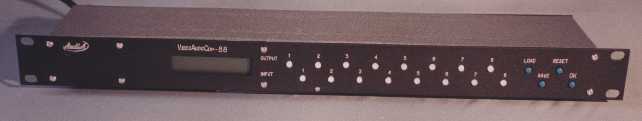

Ручное управление коммутацией - с передней панели (верхний рисунок ) с помощью кнопок и жидкокристаллического индикатора с подсветкой. В ряду кнопок "Output 1..8" выбирается номер выхода, а в ряду кнопок "Input 1…8" - номер входа для подключения. Пока окончательный выбор не сделан, на ЖКИ выбранные номера мерцают, коммутация выполняется после нажатия на кнопку "ОК". Набранную схему коммутации можно сохранить в одной из 8-ми ячеек памяти - "Save", "Output 1…8", "OK" , а также загрузить ее - "Load", "Output 1…8", "OK". Пока кнопка "ОК" не нажата, можно вызывать и просматривать другие ячейки памяти, коммутация не завершена. Возврат к начальной схеме коммутации "1-1, 2-2,… 8-8" выполняется после нажатия кнопок "Reset" и "OK".

Дистанционное управление коммутацией осуществляется по интерфейсу RS232, в частности, коммутатором может управлять компьютер по командам оператора, или по заранее составленной программе, или по расписанию. С коммутатором поставляется компьютерная управляющая программа и ее исходный текст на языке Delphi 4, что позволяет составлять собственные программы, связанные, например, с рекламными вставками и т.д. Для связи компьютерного порта COM и входа RS232 коммутатора используется трехпроводный нуль-модемный кабель DB9.

На задней панели блока (нижний рисунок) размещены два ряда разъемов BNC (аналог СР-50) - для 8 входов и 8 выходов видеосигналов и два ряда разъемов RCA ("тюльпан") по 8 входов и выходов аудиосигналов. Возможна установка всех разъемов RCA.

Блок питается от сети (220 ± 22) В, (50 ± 1) Гц, через "еврокабель" и рассчитан на круглосуточную работу. Потребление энергии - не более 20 Вт. Надежность и малые габариты конструкции обеспечиваются размещением разъемов и кнопок непосредственно на печатных платах. Металлический корпус предназначен для установки в стойки RACK19''. Высота- 1 U (44 мм), ширина по габаритам крепления - 482.5 мм, глубина - не более 120 мм.

Модульность конструкции предусматривает параллельную работу нескольких видео и аудио плат. Например, модификация "Видеоаудиоком-288" предусматривает 8 на 8 каналов для сигналов яркости Luma и цветности Chroma стандарта S-Video а также 8 на 8 стереосигналов аудио. Возможны и другие модификации.

Эквивалентное согласованное сопротивление - видео: 1 В/75 Ом, аудио 0 дБ (0.775 В) /600 Ом.

Максимальное напряжение сигналов до ± 3 В. Все выходы буферизированы.

Полоса частот с неравномерностью 1 дБ : видео - от 0 до 30 МГц, аудио - от 0 до 20 кГц.

Переходные межканальные помехи, не более: видео 50 дБ / 5 МГц, аудио 70 дБ / 5 кГц.

Коммутация выполняется единовременно во всех каналах во время кадрового гасящего импульса на первом видеовходе.
