Модификация программно-аппаратного комплекса «Телесканер-RS» для перезагрузки спутниковых тюнеров по цепи электропитания

Сброс спутниковых тюнеров по питанию в случае «зависания» - дополнительная функция  программно-аппаратного комплекса контроля кабельного телевидения «Телесканер-RS».  Она реализована посредством алгоритма автоматического распознавания  «зависаний» изображения с последующей кратковременной перезагрузкой тюнера по цепи электропитания.

В комплект поставки дополнительно входит релейный адаптер - 8-канальный блок нормально замкнутых реле, управляемых от ПК программой «Телесканер-RS». Любой из спутниковых тюнеров может быть подключен через один из каналов реле. Решение о перезагрузке тюнера принимается в случае, если изображение не изменяется заданное время и, при этом, это изображение не запрограммировано как «профилактика», «нет сигнала», «нет доступа» и т.д.

На рисунке А1 приведена схема подключений цепей питания тюнеров к релейному адаптеру.  К каждой выходной розетке релейного адаптера можно подключить один или группу из несколько спутниковых тюнеров. В последнем случае перезагрузка будет выполняться для всех тюнеров группы, даже если зависание обнаружено только в одном из них. Максимальный ток потребления тюнеров по каждой  розетке  не должен превышать 1 А (суммарная мощность не более 220 ВА).

Для работы с новой функцией «Телесканер-RS» необходимо сначала подключить тюнеры к розеткам 1-8 релейного адаптера, подключить вилку в сеть 220В, 50 Гц и включить их электропитание – оно будет подаваться через нормально-замкнутые контакты реле даже при отключенном от ПК релейном адаптере.  Подключение релейного адаптера к ПК должно осуществляться укомплектованнными стандартными кабелями в следующей последовательности:  сначала COM-порт (управление), потом USB-порт (питание +5В).

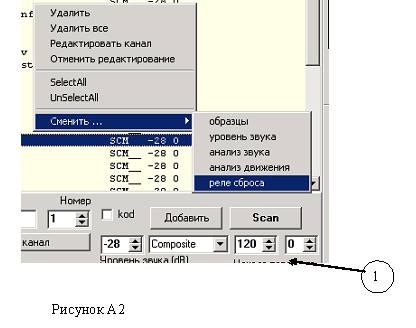

Далее следует установить или обновить программу TeleskanerRSexe. Если при первом запуске программы будет использоваться файл настройки каналов, созданный в предыдущей версии телесканера, то необходимо отключить использование реле сброса для всех каналов. Для этого выберите меню как показано на рис.A2 и установите «0», заданный в окошке 1 для всех каналов.

Затем можно проводить привязку нужного канала к его реле путем редактирования данного канала. Выбрать канал из списка, задать номер реле в окошке 1, нажать кнопку «Применить».

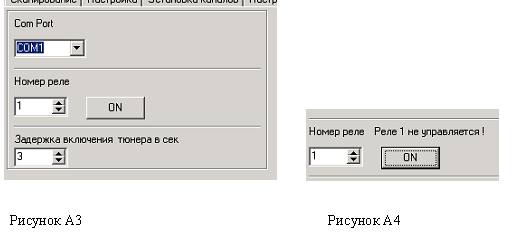

            Для  проверки  релейного адаптера  проверьте его работу на вкладке «Контроль реле», рис. A3.  Выберите используемый для подключения адаптера Сом-порт и номер реле. Нажимая кнопку «ON» проверьте переключение реле. В случае ошибки подключения возникнет сообщение, см. Рис.A 4.

Используя „Телесканер-RS” с программно-аппаратным комплексом «Телесканер» кабельный оператор получает возможность автоматического восстановления работоспособности (в случае „зависания”) как минимум восьми тюнеров. Если же на один выход подключить несколько тюнеров, то их количество может быть увеличено (16 и более).
