Многоканальные автоматические регуляторы уровня звукового сигнала "Аудио-АРУ-4/8/ 14/16" предназначены для оборудования центральных станций кабельного и микроволнового телевидения и выполняют функцию выравнивания уровней сигналов звукового сопровождения на входе канальных модуляторов. Это позволяет устранить нежелательные перепады уровней звука как между разными каналами, так и между разными передачами и рекламными вставками в пределах одного канала. Дополнительной функцией "Аудио-АРУ-14" по сравнению с "Аудио-АРУ-16/8" является возможность введения внешнего звукового сигнала во все каналы - для объявлений, оповещения и т.д. Особенностью "Аудио-АРУ-4" является симметричный вход/выход для всех 4-х каналов, что позволяет использовать это изделие в аппаратных телерадиокомпаний.

Принцип работы основан на компрессии - дополнительном усилении сигналов малых уровней и уменьшении сигналов больших уровней. Искажения в процессе регулирования сводятся к минимуму благодаря применению специализированных микросхем фирмы Analog Devices. Выравнивание звукового диапазона музыкальных и речевых сигналов воспринимается на слух как "обогащение" звучания (аналогичный эффект достигается в специализированных FM-процессорах). Кроме того, в устройстве осуществляется пороговое подавление нежелательных шумов и фоновых помех в звуковом сигнале. Наличие светодиодного индикатора уровня в каждом канале дополнительно позволяет контролировать наличие сигналов звукового сопровождения.

Основные технические характеристики:

• Число каналов в одном блоке - "Аудио-АРУ-16" - 16 моно (или 8 стерео), а в модификациях "Аудио-АРУ-8" и "Аудио-АРУ-14" - 8 и 14 моно каналов.
• Номинальный входной и выходной уровни - 0 дБ (0.775 В среднеквадратического напряжения на нагрузке 600 Ом). Предусмотрена первоначальная регулировка выходного уровня с погрешностью не более 0.5 дБ.
• Эффективность автоматического регулирования уровня: при изменении среднего входного уровня от минус 20 дБ до +3 дБ, выходной уровень изменяется не более чем от минус 6 дБ до +1дБ. Зависимость среднего выходного уровня от входного представляет собой кусочно-линейную зависимость из трех областей усиления-ограничения, как показано на рисунке (точки регулирования, коэффициенты передачи и инерционность слежения установлены в оптимальные значения по результатам опытной эксплуатации ).

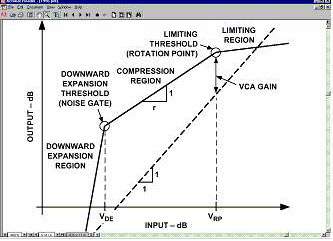

  Характеристика регулирования выходного уровня в зависимости от входного
• Диапазон рабочих частот - 20 Гц… 20 кГц (3 дБ), 40 Гц … 15 кГц (1 дБ).
• Коэффициент нелинейных искажений , при уровне входного сигнала: минус 20 дБ - не более 0.2 %, 0 дБ - не более 0.25 %, +3 дБ - не более 0.5 %.
• Уровень срабатывания порогового шумоподавителя по входу - от минус 50 дБ до минус 40 дБ (оптимальное значение, выбранное по результатам опытной эксплуатации).
• Характеристики канала оповещения "Аудио-АРУ-14". Для подключения внешнего звукового сигнала оповещения предусмотрен отдельный вход и сквозной выход (для раздачи на следующие блоки). Включение сигнала оповещения возможно с любого блока. Для приема и нормализации внешнего сигнала оповещения применяется схема АРУ, аналогичная основным каналам.
• Напряжение электропитания - сеть 220 В ±10% частотой 50 Гц. Потребляемая мощность - не более 10 ВА.
• Конструкция. Металлический корпус предназначен для установки в стойки RACK19''. Высота- 1 U (44 мм), ширина по габаритам крепления - 482.5 мм, глубина - не более 120 мм. Малая глубина обеспечивает хорошую тепловентиляцию в стойке. Цвет корпуса блока - светло-серый. Подключение входных и выходных сигналов - посредством разъемов RCA ("тюльпан"), установленных на задней части модулей методом двусторонней запайки в печатные платы.

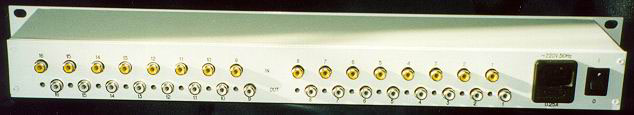

Задняя панель

Для регулирования выходного уровня между каналами предусмотрены подстроечные резисторы в нижнем ряду между выходными разъемами. При изготовлении все каналы отрегулированы так, чтобы при подаче на входы гармонического сигнала уровнем 0 дБ (0.775 В эфф.) частотой 1000 Гц, выходной уровень составляет (0 ± 0.5) дБ. На передней панели (рисунок 3) установлены светодиоды индикации наличия выходного сигнала и тумблеры обход/работа (off line/on line).одключение цепи питания 220 В 50 Гц осуществляется к специальной блочной розетке с предохранителем (fuse) посредством трехпроводного кабеля с евровилкой. Тем самым выполняется защитное заземление корпуса блока. Выключатель питания (1/0) находится возле блочной розетки и предназначен для неоперативного отключения блока при монтаже (прохождение звукового сигнала при отключении питания обеспечивается при установке тумблеров на передней панели "в обход"- "off line").

С начала производства оценить эффективность "Аудио-АРУ" смогли больше тридцати кабельных компаний Украины.
